电子元器件高度测量设备

该设备适用于电路板、线路板、模组、PCB板、PCBA板、软性线路板、印刷线路板、芯片等，支持非标定制。

2022-08-22 16:10:57深圳市木为电子科技有限公司


一、设备原理

PCB 板针脚高度测量仪，别称PCB 板元件针脚高度扫描仪，包括机架，所述的机架上设有X 向扫描模组、Y 向扫描模组、产品压平模组和计算机，所述的X 向扫描模组、Y 向扫描模组分别与计算机电性连接，所述的产品压平模组设于X 向扫描模组、Y 向扫描模组上方，所述的X 向扫描模组相对于产品压平模组在X 轴和Z 轴方向移动，所述的Y 向扫描模组相对于产品压平模组在Y 轴和Z 轴方向移动。

二、规格参数

运作方式:	电机驱动链条传送PCBA，模组带动传感器检测

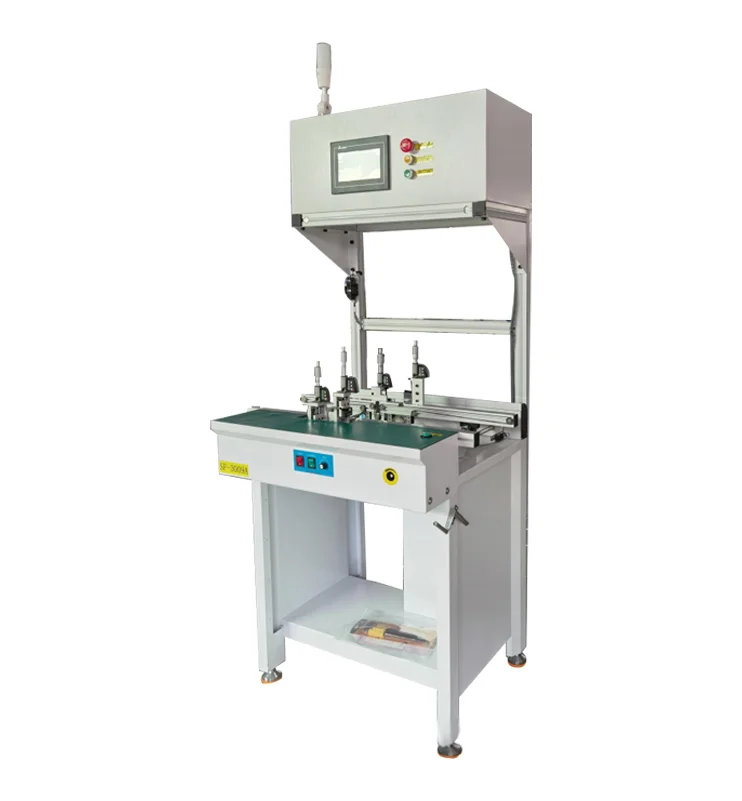

机器名称:	SF-3009A 电子元器件高度测量设备
机器尺寸:	1200mm900mm1650mm
机器重量:	350KG
工作效率:	1.2s/每个点
适合的物料:	PCBA 上IPM、 IGBT、三极管等电子元器件高度测量
量测轨道宽度范围(选填):	5050 ~ 400350
适合物料小与*尺寸范围:	多款
