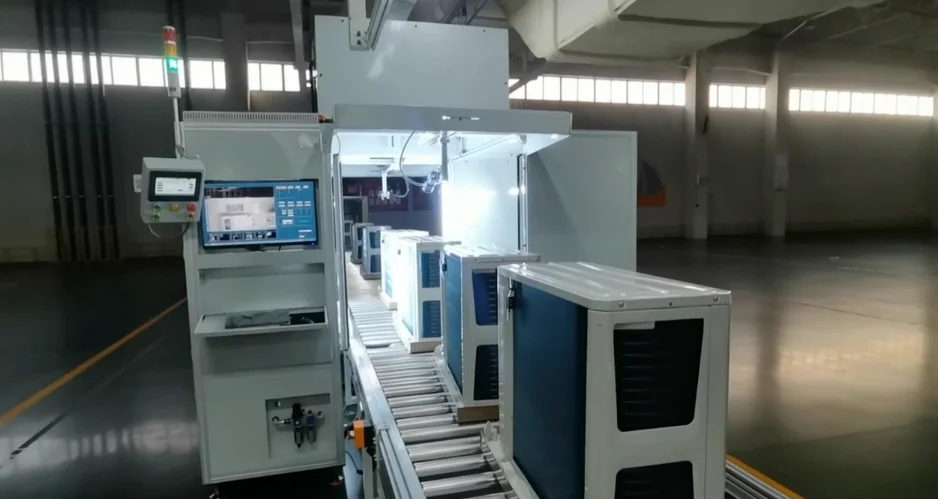

外机外围检测设备是通过相机识别一维码来判断生产型号,自动转换模板,检测空调外机上的logo、字符、数字、固定螺丝等的一种检测设备。
那么在使用过程中如何进行参数的调整,下面来进行介绍。
每一个工具都对应有参数调节,首先要定位那个区域错误对应调节哪个参数。
螺钉:每个螺钉对应的区域检测都有自己的一套参数,可以通过先点击修改模板参数按钮然后选中鼠标左键点击需要修改的区域。螺钉页面会打开如下页面。
螺钉检测原理:
系统默认拿一个模板(圆或者椭圆,半径大小视螺钉大小而定)跟图像螺钉进行对比,如果模板的相似度和螺钉越接近,匹配效果越好,匹配分数越高如:0.99说明有99%相似程度。
相似度:系统的模板通过模型的圆度以及半径大小决定分数大小,如,图像上螺钉半径大小为25pix(像素),模板的大小如果为20pix、23pix、25pix、27pix,圆度很相似的情况下,匹配分数依次为0.9,0.95,0.99,0.9。所以模板大小越相似,匹配分数越高。
圆度:一个标准的圆的圆度为1,越不圆圆度越低,如果模板的圆度和图像上的圆度越相似,分数值也越高。
判断有无螺钉依据:
在建模时,尽可能让模板与图像上某位置的螺钉匹配分数高,因为这样可以明显的区分没有螺钉的情况,因为无螺钉,该位置的圆度虽然高,但是孔比较小,匹配分数低,如果模板分数高,很容易就区分无螺钉现象。如:图像上螺钉大小25pix,圆度0.97,设置模板大小25pix圆度为1的圆,匹配分数为0.99,该位置无螺钉黑孔大小为14pix,圆度0.98,匹配分数0.65。这让就可以设置匹配分数只要高于0.65就可以筛选有无螺钉了,但是建议设置一个误差范围,防止有时无螺钉匹配分数为0.7设置更高一些。一般建议调到0.85以上。

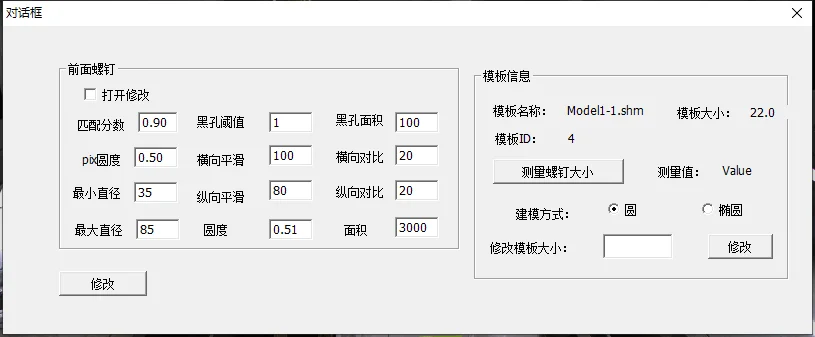

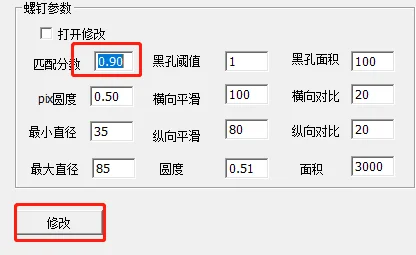

修改模板 如图 螺钉参数
如果匹配的分数高于设置值就是OK的,否则NG,其他右边栏【模板信息】

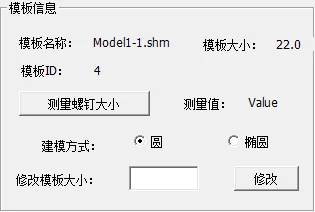

【测试螺钉大小】:点击然后在显示窗口放大,画一个与螺钉大小对应的圆,画完后点击鼠标右键确定圆大小,【测量值】显示所画圆的半径大小,单位pix。
【建模方式】:进入页面默认选择是圆,如果图像上螺钉是椭圆则可以使用椭圆方式。
圆方式建模:直接将测量值,取整,如测量值24.7,取24即可。然后点击修改。
椭圆方式建模:点击【椭圆】,然后点击【修改】,会提示请“画螺钉椭圆区域“,点击确定,在窗口上根据螺钉的轮廓画椭圆,点右键确定,关闭窗口即可。
