波峰焊的工作原理及应用场景

  波峰焊是大家比较常见的电子设备，那么关于它的工作原理你知道多少呢?本文就来为你介绍波峰焊的工作原理，以及波峰焊的内部结构示意图。

  波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫"波峰焊"，其主要材料是焊锡条。

  波峰焊工作原理

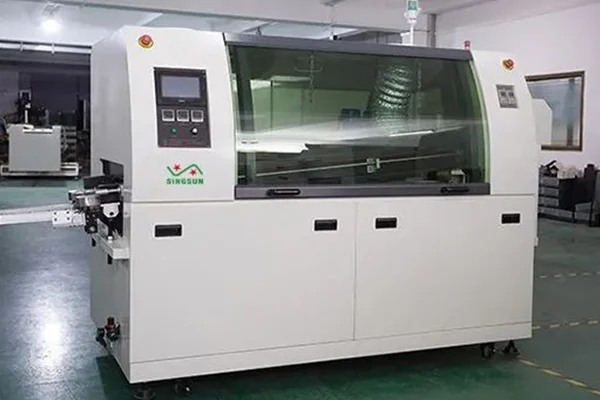

  波峰焊锡机主要是由运输带，助焊剂添加区，预热区，锡炉组成。

  运输带主要用途是将电路底板送入波峰焊锡机，沿途经助焊剂添加区，预热区，锡炉等。助焊剂添加区主要是由红外线感应器及喷嘴组成。红外线感应器作用是感应有没有电路底板进入，如果有感应器便会量出电路底板的宽度。助焊剂的作用是在电路底板的焊接面上形成以保护膜。

  预热区提供足够的温度，以便形成良好的焊点。有红外线发热可以使电路底板受热均匀。在双波峰系统中，波的湍流部分防止漏焊，它保证穿过电路板的焊料分布适当。焊料以较高速通过狭缝渗入，从而透人窄小间隙。喷射方向与电路板进行方向相同。单就湍流波本身并不能适当焊接元件，它给焊点上留下不平整和过剩的焊料，因此需要第二个波。

  第二层流波或平滑波消除了由第一个湍流波产生的毛刺和焊桥。层流波实际上与传统的通孔插装组件使用的波一样。因此，当传统组件在一台机器上焊接时，就可以把湍流波关掉，用层流波对传统组件进行焊接。

  现在市面上应用最普遍的双峰系统，其湍流波往复运动，焊料从喷嘴而不是从一个狭长的缝中喷射。运动着的喷嘴在防止漏焊方面比狭缝更有效，因为它不仅产生湍流，而且具有清洗作用。

波峰焊技术

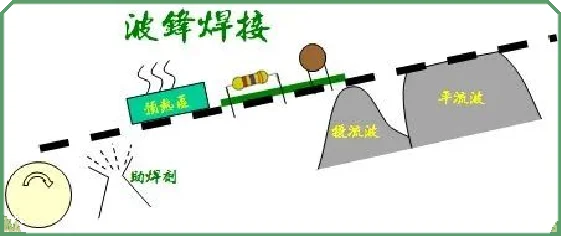

  上图显示了波峰焊的焊接技术，焊料池中熔化的焊料向上喷射形成一个凸出的波形。焊接过程中，先在一块插有元件的PCB(PCBA)上涂敷焊剂、经过预热后再通过由熔化了的焊料所形成的波峰，从而使PCB接触波峰顶部将元件和PCB焊盘的连接处焊接起来。

  波峰焊内部结构主要由五大部分组成：喷雾系统、预热系统、焊接系统、冷却系统、运输系统。
