3D在线AOI——PCBA光学检测设备中的高定款

  随着电子组装向更高密度、更小尺寸的PCBA混合技术的纵深发展，为减少进入下步工序的缺陷电路板的数量，对PCBA测试的自动光学检测(AOI)系统的需求也越来越大。目前，不论是信息产业、电子产业及汽车产业，对电子产品的检测具有减少编程时间、降低误报率以及降低人工成本的要求，进而促进立体AOI的影像技术的发展。

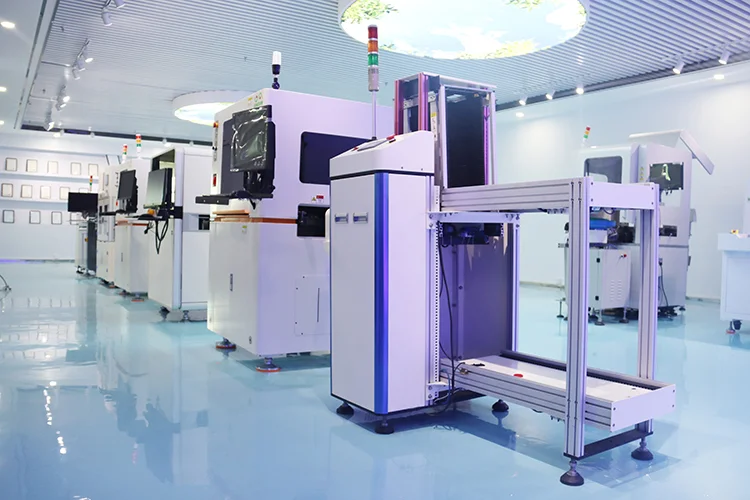

木为新推出的3D AOI设备

  据悉，有多年电子产品和自动测试系统研发经验，熟悉电子产品的生产工艺和流程，在线PCBA插件光学检测设备、在线PCBA焊锡光学检测设备、在线PCBA贴片光学检测设备、高精度大面积平面定位视觉系统、机加件缺陷视觉检测系统、PCBA全自动检测系统等方向都有深入研究，并在行业内享有很高的有名度。

  此外，很多公司普通AOI设备检测虚焊是没有相对把握。因普通AOI是靠光源来检测的，光源只能从上往下检测，所以有些元件虚焊是无法100%检测出。而人工肉眼拿着板子看，也未必能看清楚虚焊的零件是否虚焊，外观上很难判别，何况AOI只是通过光照发现异常的，更加不能完全发现缺陷。为了规避这个问题，3D支持基于4方向的投影3D成像，最小化阴影问题，成像更加真实。

  在线AOI与离线AOI的区别

  在线AOI是可以放在smt流水线上同smt流水线上的其他设备同时使用的光学检测仪，节奏与生产线其他设备生产节拍相同，根据检测目的的不同，可以放在生产线的不同位置。

  离线AOI是不可以放在SMT流水线上同SMT流水线一起使用的光学检测仪，但是可以放在其他位置，对SMT流水线上的PCB板进行检测。

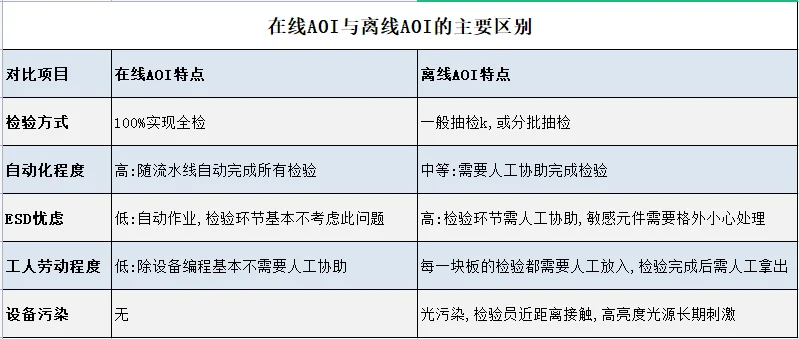

  在线AOI与离线AOI的主要区别，如下：

  在线AOI与离线AOI的相同点：

  检验方式相同，都是通过光学原理对pcb板进行定义，分辨合格板与问题板。

  检验对象基本相同，但是在线AOI对小元件效果更好，主要是因为在线AOI配置高。

  AOI检验原理的区别：现阶段AOI光学检测仪主要运用的检查对比技术主要有两种。一种为统计建模(即图像对比的改进板)，离线AOI用此技术的比较多，部分公司也将此技术用在在线AOI上。一种为特征矢量分析(即对图像矢量化后对比检测)，在线AOI用此技术的比较多。
